一、设备用途

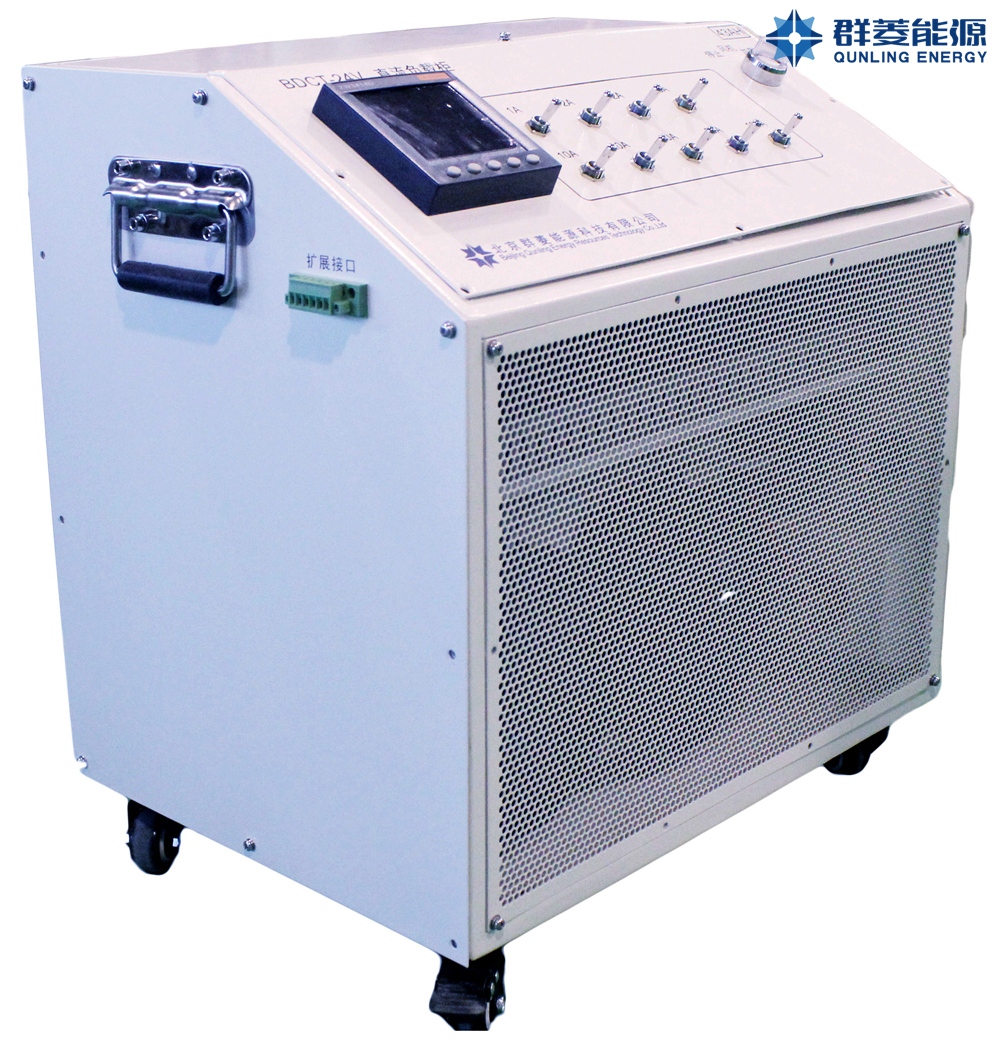

BDCT-2040直流负载柜用于辅助变流装置的负载试验，本负载柜由三相可调电抗器和三相可调电阻并联组成三相研讨负载，模拟三相研讨电动机。

二、技术参数

1.工作制：长时工作（一次通电10小时以上）。

2.额定工作电压：DC110V，额定工作电流：410A，在工作电压为DC24V时功率应达到2KW以上。

3.电流调节方式：顺利获得扳动控制面板上的开关对电阻负载的电流进行调节，共设定10个档位，DC110V时对应的档位为：1A,2A,2A,5A,10A,20A,20A,50A,100A,200A。

4.电阻柜各电阻间及各电阻对柜体应能承受工频1.5kV一分钟的耐压试验而无击穿或闪络现象，使用500V的兆欧表测量，其绝缘电阻不小于100MΩ。

5.控制电源：AC220V/50HZ。

6.电流允差：电阻柜在长时（短时）工作制并且工作电压为额定电压的条件下顺利获得的实际电流与控制面板上标定的电流之间的允差小于±1%。

7.在冷态与热态下电阻值相差小于±1%；

8.显示方式：本负载柜采用0.5级LCD多功能数字表，可同步显示：直流电压、电流、工作时间。

9.接线端应便于接线且安全可靠（接线端接线后应有足够的安全距离，应加防护罩），接线端不能布置在柜体两侧面。

10.冷却方式：空气强迫冷却。风机采用低噪音风机，风机应配备相应的短路、过载、漏电保护和风机不转自动切断负载等保护装置。风机电源采用单相AC220V/50HZ。

三、符合标准

GB/T 1094.6-2011（IEC60076-2007 MOD）电力变压器 第6部分：电抗器；

JB/T 9644-1999 半导体电气传动用电抗器；

GB/T 1234-2012 高电阻电热合金；

TB/T 1393-2003 （IEC60322-2001 IDT）铁路机车车辆电气设备开启式功率电阻器规则；

GB/T 4208-2008 外壳防护等级（IP代码）。

四、工作环境

户内；气温：最高气温42℃，年最低气温-35℃，年平均气温20℃；

湿度：年平均湿度80%；海拔高度：小于1000米。
